COMPASS

Harmonie und Abwechslung

im gradlinigen Stadtbild

TECHNISCHE DATEN

EIGENSCHAFTEN

Schutzklasse II (optional auch I)

IP66 / IK08

Austauschbare LED Module

Treiber austauschbar, Treiber von Optikeinheit getrennt

Ansatz- oder Aufsatzmontage:

TP (Aufsatz): ø 60-76-102mm

TP-BR (Universal Aufsatz/Ansatz):ø 60-76-102mm (TP) oder ø 33mm und ø 60mm (BR)

AM: Wandmontage

TS: Seilhängemontage

ELEKTRISCHE EIGENSCHAFTEN

Versorgungsspannung  220-240V 50/60Hz

LED Strom:350mA | 525mA | 700mA

Leistungsfaktor: >0,95 (bei Volllast)

Lebensdauer LED (Tq = 25°C): >100.000 Std L90B10

Überspannungsschutz intern, 10kV - 10kA, Typ II, bis zu 10kV je nach Schutzklasse

STEUERUNGSOPTIONEN

F: Feste Ausgangsleistung, Konstantstrom

DAC: Automatische Dimmung nach Vorgabe des Anwenders

DB-D(I): Halbnachtschaltung über Steuerleitung

FLC: Konstantlichtstrom

NEMA/Zhaga

PLM / WL

STU-S
STU-M
STA
STU-W
Mehr anzeigen

OPTIKEN

Bei unserer COMPASS Serie kommen die

hochleistungsfähigen PIXLED Reflektor-Optiken aus Reinstaluminium von AEC ILLUMINAZIONE zum Einsatz.

STU-S: Asymmetrische Optik, engstrahlend

STU-M: Asymmetrische Optik, medium strahlend

STU-W: Asymmetrische Optik, tiefstrahlend für breite Hauptstraßen

TS-S (Seilängeoptik)

TS-M (Seilängeoptik)

TS-W (Seilängeoptik)



Farbtemperatur 4.000K (optional 3.000K)

LED Lichtausbeute: 163lm/W @400mA, Ta=85°C - 4.000K

COMPASS 1

(TS)

COMPASS 1

(TP)

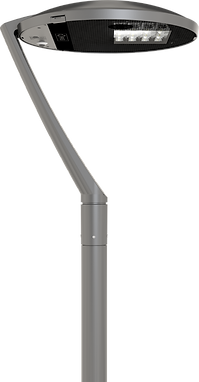

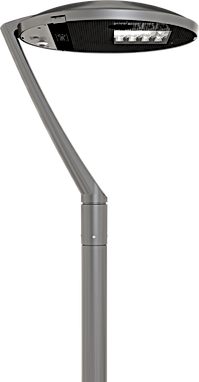

COMPASS 1 Urban

(TP-UB)

DESIGN

Mit der runden Bauform von COMPASS hat AEC ILLUMINAZIONE einen Formentrend aufgegriffen, der gerade vor allem im Interior Design ein Comeback erlebt. Mit ihrer runden flachen Formsprache bringt die Leuchte Harmonie und Abwechslung in das geradlinige Stadtbild.



COMPASS vereint Design und Funktionalität mit neuester LED Technologie und einem Höchstmaß an Lichtqualität und Effizienz.

Ihren Namen verdankt COMPASS nicht nur ihrer Formsprache, sondern - angelehnt an das maritime Symbol - auch ihrem Charakter: Ihr Licht dient der Orientierung und weist Nutzern einen sicheren Weg zu ihrem Ziel. Die optional integrierbaren Bewegungssensoren passen das Lichtlevel an die Situation an.

Die COMPASS Serie ist in 2 Baugrößen erhältlich, COMPASS 1 und COMPASS 2. Ob als Aufsatzleuchte, als Seilhängeleuchte oder als urbanes Lichtelement mit unterschiedlichen dekorativen Auslegern für die Aufsatzmontage, COMPASS verleiht allen Straßen ein angenehmes Ambiente.
